隔爆型不銹鋼電纜防水接頭結構設計與應用

　　防爆區域里的電纜接頭，看著是個小零件，出了事就是大問題。市面上不少接頭號稱“防爆”，拆開看結構卻經不起推敲。這篇文章不講虛的，直接從隔爆原理出發，把這類接頭的結構拆開揉碎了說清楚，再聊聊為什么選不銹鋼、怎么用才對。

　　一、隔爆原理：不靠“堵”，靠“泄”

　　很多人一聽“隔爆”兩個字，第一反應是“把爆炸堵在里面出不來”。這個理解對了一半。

　　隔爆型設計的核心邏輯不是硬扛爆炸壓力，而是允許內部發生爆炸，但火焰和高溫氣體在傳播路徑上被強制冷卻、降壓，最終排出的能量不足以引燃外部爆炸性環境。說白了，隔爆接頭干的事不是“不讓炸”，而是“炸了也傳不出去”。

　　這個原理決定了隔爆型接頭的結構設計有一整套嚴格的講究——隔爆面的配合間隙、寬度、表面粗糙度，每一個參數都直接影響隔爆性能。電纜引入裝置作為隔爆外殼的“薄弱環節”，恰恰是設計上最需要花心思的地方。

　　二、核心結構：四個組件，各司其職

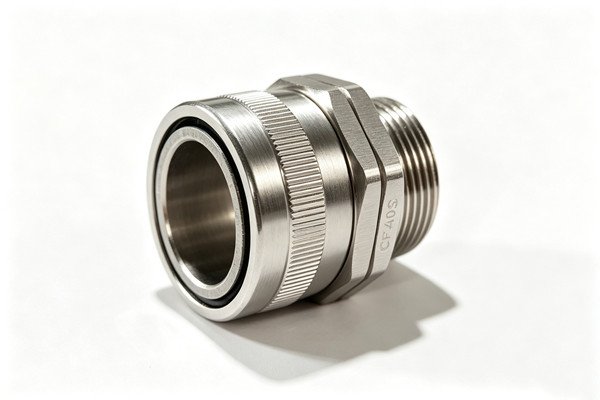

　　一個典型的隔爆型不銹鋼電纜防水接頭，從外到內大致可以拆成這么幾個部分：

　　1.幅體：這是整個接頭的主體骨架，表面布有外螺紋，腰部是一個六棱柱狀的旋鈕部。六棱柱的設計不是為了好看——現場安裝時扳手能直接卡住，不用額外找專用工具。幅體兩端分別連接普通螺母和迫緊螺母。

　　2.迫緊螺母+夾緊套：這是“抓”電纜的裝置。夾緊套的壁面上開有若干繞軸線環形陣列分布的形變孔，沿軸向延伸。迫緊螺母越擰越緊，夾緊套受擠壓變形，徑向收縮，把電纜牢牢夾住。形變孔的作用是讓夾緊套有足夠的變形空間——沒有這些孔，夾緊套要么夾不死，要么一擰就裂。

　　3.密封套：這是防水和隔爆的雙重防線。密封套有一個端面緊貼幅管管口的密封肩，迫緊螺母擰緊時，密封肩被壓緊在管口上，形成第一道密封。有的設計還會在密封套上設置定位凸起，夾緊套上開定位槽，防止裝配時密封套跑偏。

　　4.限位結構：迫緊螺母和普通螺母上分別開有限轉孔，配合限位釘和限位環使用。這玩意兒的作用是防止螺母在振動環境中自己松脫——化工廠、海上平臺這種地方，設備一開起來振動不停，螺母松了就是安全隱患。

　　鎧裝電纜用的版本還會在此基礎上增加雙層屏蔽環和密封骨架，屏蔽環用來降低相鄰機電設備之間的電磁干擾，密封骨架(常用PA6尼龍材質)則負責給橡膠密封體提供支撐。

　　三、為什么用不銹鋼？

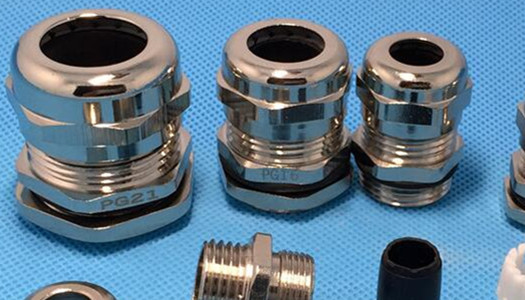

　　市面上很多防爆接頭用黃銅鍍鎳，成本低、加工方便。但隔爆型產品選不銹鋼304，考量的不是成本，是可靠性。

　　隔爆接頭一旦安裝上去，往往在化工廠、海上鉆井平臺、煤礦井下這些地方一待就是幾年甚至十幾年。黃銅鍍鎳的鍍層一旦有劃傷，腐蝕就從劃痕處開始往里鉆。不銹鋼304沒有鍍層脫落的問題，整體耐腐蝕。要求更高的場合還會上316L，耐氯離子腐蝕能力更強。

　　另外，不銹鋼的力學性能在高溫下衰減比黃銅慢。隔爆接頭內部如果真的發生了爆炸，瞬時溫度可能高達幾百甚至上千攝氏度——材料在高溫下還能不能保持結構完整，直接關系到隔爆是否失效。304不銹鋼在這方面比黃銅靠譜得多。

　　四、應用場景與選型要點

　　適用場景：化工、石油、電力、輕工、機械等存在爆炸性氣體或粉塵的場所。防爆等級通常可以達到Ex d IIC Gb，防護等級IP66。工作溫度范圍一般在-40℃到100℃之間。

　　選型時需要注意幾點：

　　第一，螺紋規格要對得上。公制牙M、德制牙PG、英制牙G、美制牙NPT，不同標準螺紋不能混用。

　　第二，卡口范圍要匹配。同一個接頭規格通常覆蓋一個電纜外徑區間，選型時要確保電纜外徑落在標稱范圍內。卡小了夾不緊，卡大了密封套塞不進去。

　　第三，鎧裝電纜要用專門的鎧裝版本。普通隔爆接頭沒有處理鎧裝層的結構，屏蔽層無法有效接地，電磁干擾問題和安全隱患都會冒出來。

　　隔爆型不銹鋼接頭結構上并不復雜，但每個細節都跟安全直接掛鉤。選型時盯著防爆等級和螺紋規格看還不夠，材質、密封結構、是否帶限位防松，這些才是決定它在現場能扛多久的關鍵。記住一句話：防爆產品不是買來裝上去就完事了，選對結構、用對地方，它才能真正發揮作用。
